汽车罐车发油鹤管

　　一、  用途适用于各类石油库发放各类燃料油，也可用于化工及其它行业收、发各类液体原料的灌装作业。
　　二、 型号说明

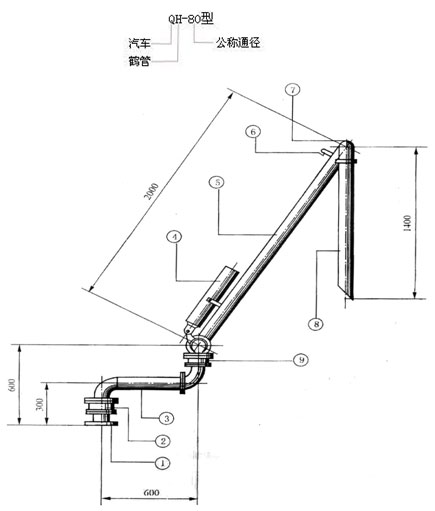

（1）接口法兰         （2）基础回转器        （3）水平短管

（4）平衡器              （5）升降臂             （6）放空阀

（7）头部回转器       （8）垂直插入管     （9）水平回转器­­_­

_{三、技术参数}

型号	直径 mm	公称压力 MPa	工作半径mm	水平回转	升降角度	基础法兰
QH65	65	0.6	1400／2600	0°～360°	-5°～60°	DN65 PN1.6MPa
QH80	80	0.6	1400／2600	O°～360°	-5°～60°	DN80 PNl.6MPa
QHl00	100	0.6	1400／2600	0°～360°	-5°～60°	DNl00 PNl.6MPa

四、 产品本体材料选用：碳钢、不锈钢、铝合金等材质。
　　五、 密封材料：耐油丁腈橡胶、氟橡胶。
　　六、 安装：
　　（1）发油台与鹤管连接处配有相应的标准法兰，并保证基础法兰牢固可靠，法兰盘距地面高度为2.1～2.2米，鹤管吊装时法兰盘距地面高度为2.7～2.8米。
　　（2）产品出厂时已做密封性试验，用户安装时只需参照结构示意图，先将水平短管与发油台上基础法兰连接好，然后连接水平短管与升降臂组，最后安装平衡器，连接平衡器拉杆。
　　（3）总装完毕后，进行平衡器的调整，先将升降臂举至约60°以上拧下平衡器尾端盖，调节螺杆使鹤管-15°～60°范围内能停稳即可。
　　七、 使用与保养：
　　（1）牵引鹤管时，应用力均匀，避免撞击。
　　（2）作业完毕后，须将鹤管推至发油台一侧，并将鹤管升降臂推至60°位置，使平衡器处于放松状态。
　　（3）用户应建立健全维修保养制度，经常检查鹤管的工作情况，做好维护保养工作。
