视镜用于石油、化工、化纤、医药、食品等工业生产装置中，能随时观察液体、气体、蒸气等介质的流动反应情况，是保障正常生产不可缺少的附件。
主要技术参数：壳体材质：碳钢、不锈钢。
视窗材质：钢化硼硅玻璃、石英玻璃。
密封材质：丁腈橡胶、聚四氟乙烯。
工作压力：（Mpa）：PN0.6~2.5
工作温度：（℃）：0~200℃

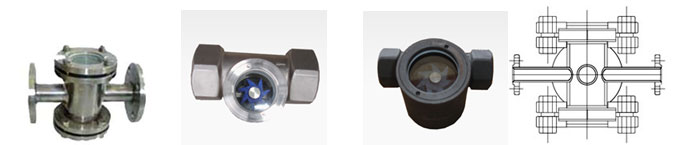

直通视镜（SG-ZT型）

直通叶轮型（SG-YL型）、直通摆板型（SG-BB型）、直通无颈型（SG-WJ型）、直通浮球型（SG-FQ型）、直通异径视镜（SG-YJ型）、直通三通视镜 （SG-ST型）

设备材质：

NO	1	2	3	4	5
构件	壳体	视窗材质	密封件材质	内件	螺栓/螺母
材质	不锈钢 碳钢 玻璃钢	钢化硼硅玻璃 石英玻璃	NBR PTFE	304 316 PP	304 316L



操作压力：钢化硼硅玻璃0.6MPa、石英玻璃0.6MPa——2.5MPa


尺寸表：

DN	20	25	40	50	65	80	100	125
L	145	189	234	278	278	308	308	364
H	200	260	260	320	320	360	360	440



订货须知 ：
 1、订货时请注明产品尺寸、操作压力、视窗材质及连接形式。
 2、当需要其他标准法兰、材质或操作压力时请在订货时注。
