一、产品概述：
浮动出油装置,又称浮动吸油装置,是一种通过安装在立式油罐内部的出油管道上,通过浮筒或内浮盘产生的向上的浮力使内部的旋转接头运动,确保出油装置的出油吸口在储油罐内随油液面上下浮动的出油或吸油装置。
二、控制方式：
主要有两种控制方式：
㈠、安装了内浮盘的油罐，装置的前端固定在内浮盘上或利用自身浮箱，在内浮盘上设立浮管滑板，产生吸附浮动作用。
㈡、没有安装内浮盘的油罐，装置的前端特别设计了方形或圆形浮箱，整个浮动装置随罐内液体上升和下降，装置前端管口没于液面下约200mm。当发(放)油作业时，能保证放出(抽取)的油为储罐内位于液体上层洁净的油。本

装置特别设计有防涡流入口，不会在液面产生涡流目前传统储油罐中发送储液。
三、功能和作用：
通过浮筒或内浮盘产生的浮力使旋转接头运动，其一端连于油罐底部出油短管上，另一端同浮筒吊在液面下，并随液面升降而上下浮动，可确保出油装置的出油吸口在储油罐内随油液面上下浮动，始终抽取表面油品，保持抽

吸储罐内高油液位的清洁，水分、杂质在重力场的沉降作用，上层油品的水分和杂质始终低于底部油层沉积在储罐底部液体层内的水分、残渣不会被夹带出储罐，从而保证了出油品的质量，所以，浮动出油装置适用于各类卧

式、立式储罐使用，能保证发出较洁净的油品，延长下游净化设备的使用寿命，具体性能如下：
 1、介    质：煤油、汽油、柴油、重油等油品。
 2、公称直径：DN50-300
 3、公称压力：PN1.6Mpa- PN2.5Mpa
 4、上举摆角：65°
 5、安装要求：结构组件，方便油罐人孔出入。
 6、具有防涡流措施和自渗灌油功能，既可向油罐内注油，又可向油罐外发油。
四、浮动出油装置的类型：
根据储油罐规格及尺寸，可分两种形式：
㈠、单臂式浮动出液装置
㈡、双臂式浮动出液装置。
㈢、用户选型标准：1、油罐类型，2、油管口径, 3、出口管法兰的压力等级，4、油罐直径  5、油罐油品液位高度, 6、油罐罐底坡度, 7、出口管中心距罐底部高度。

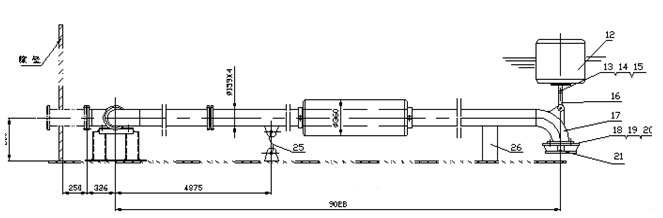

五、产品图样：

六、技术参数：

型号(DN)	流量(m3/h)	A	B	C	D	E	M	M	P	直径(m)	装油高度(m)
50	20	按照客户要求的油罐高度和直径尺寸设计制造
65	30
80	80
100	120
150	150
200	300	310	7700	14400	16500	＞150＜300	850	320	1320	14	17
250	500	250	8000	14800	16500	＞150＜300	900	320	1320	14	17
300	750	300	7700	14800	16500	＞150＜300	1010	320	1320	14	17
