空气泡沫产生器是一种固定安装在油罐上,产生和喷射空气泡沫的灭火设备。当泡沫比例混合装置通过固定消防泵供给的泡沫混合液,流经输送管道,通过泡沫产生器时产生一定压的力,从而与空气接触,形成泡沫,扑灭油类火灾。一般有四种型号:PC-4,PC-8,PC-16,PC-24。
1、技术参数如下:
①型号 PC-4:工作压力为0.5MPa时,混全液为4升/秒,泡沫发生量为25升
②型号 PC-8:工作压力为0.5MPa时,混全液为8升/秒,泡沫发生量为50升
③型号 PC-16:工作压力为0.5MPa时,混全液为16升/秒,泡沫发生量为100升
④型号PC-24:工作压力为0.5MPa时,混全液为24升/秒,泡沫发生量为150升
2、工作压力范围0.2-0.5MPa。
3、玻璃片在0.1-0.2MPa压力下被冲破。
☆结构原理:
空气泡沫产生器主要由壳体组、泡沫喷管组和导板组三个部分构成。
当泡沫混合液流过产生器喷咀时,形成扩散的雾化射流,在其周围产生负压,从而吸入大量空气形成空气泡沫,空气泡沫通过泡沫喷管和导板输入贮罐内,沿罐壁淌下,平稳地覆盖在燃烧液面上。

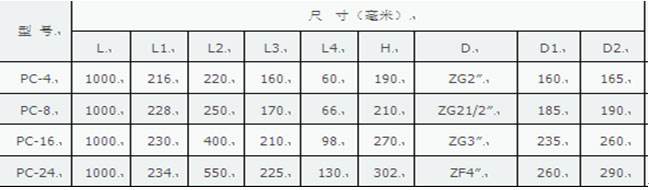

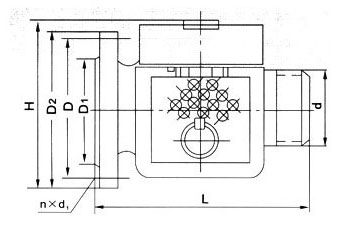

☆尺寸及重量:表一
☆使用说明: 1、空气泡沫产生器进口标定工作压力为0.5Mpa,也可以在0.3-0.5Mpa压力范围内使用,但混合量和泡沫量相应变化。 泡沫喷管组用户自配件尺寸参考表二
型 号 D3 D4 L5 L6 L7 L8 L9 90°弯头 PC4 130 75.5 952 108 110 30 5 21/2″ PC8 150 88.5 945 111 116 32 5 3″ PC16 200 140 918 118 122 41 5 5″ PC24 225 105 907 122 132 45 5 6″ 密封玻璃尺寸表 三 贮罐壁上开孔位置尺寸参考表 四
型 号 D5 D6 型号 H1 D7 D8 d/孔数 PC4 78 64 PC4 180 130 80 4/14 PC8 93 79 PC8 200 152 95 4/18 PC16 139 124 PC16 240 210 150 8/18 PC24 165 149 PC24 280 240 180 8/18 ☆安装与保养:
2、从水泵上要配有PH32、PH64型空气泡沫混合器按比例输送空气泡沫液。
3、本产生器配有3%型和6%型普通空气泡沫液。
4、为防止易燃液体贮罐内气体蒸发外漏,壳体出口端必须安装密封玻璃。该玻璃一面刻有易碎裂痕,混合液流压力在0.1-0.2Mpa时即可冲碎。易碎裂痕一面应朝喷出口方向安装。
5、导板安装在贮罐内壁上,保证泡沫罐壁淌下、平稳地复盖在燃烧液面上,以提高灭火效果。
6、空气泡沫产生器进口管孔径不得小于D所规定的尺寸。
1、安装前要根据产品型号参照图和表2所列尺寸由用户自行配制泡沫喷管组。
2、罐壁上开孔位置和尺寸参照图3和表4。
3、先将导板组装在贮罐内壁上,然后再装泡沫喷管组和壳体组,罩板应在上方。
4、安装结束后进行泡沫喷射试验一次,以观察喷射泡沫是否正常,水泵供水压力和产生器进口压力是否符合要求;管路有无渗漏现象等,最后安装好密封玻璃。
5、空气泡沫产生器整个管道必须保证畅通,要经常检查是否有堵塞现象。密封玻璃是否完好。
6、为了避免和减轻贮罐壁变形时对管道的破坏,最好在生产器进口管道中安装一段相同口径的金属软管。
