产品中心
石化设备及配件-
概述:金属软管是工程技术中重要的连接构件,它们由波纹柔性管、网套和接头结合而成。金属软管的网套由不锈钢丝(不锈钢带材)编制而成,既增加了金属软管压力,又起到保护波纹管的作用。其主体是波纹管,波纹管本身具有良好的挠性,因波纹管的纵向刚度和抗弯刚度小,因而它可以顺利地在额定弯曲半径内工作,网套(钢带网套或钢丝网套)起加强作用,是金属软管的"骨架",根据软管口径、压力不同可为一层、二层或三层。网套是金属软管主要承压构件,使金属软管具有一定的承载能力,同时,它还起着保护波纹管的作用。又因波纹管是由不锈钢材料制成的,所以它有很好的抗腐蚀能力和温度稳定性。金属软管具有重量轻、耐高压、耐高低温、耐腐蚀、高柔性等诸多优点,因此具有防震动、抗弯曲等特点,可以起到补偿位移,吸收应力的作用。

金属软管生产安装注意事项:
1、 尺寸-- 软管公称通径,接头型式及尺寸.软管长度。
2、压力-- 软管实际工作压力,选用的公称压PN/ 工作压力P。
3、介质-- 软管中所输送的介质的化学属性,按耐腐蚀性能表,决定软管各零件的材质。
4、温度-- 软管内介质的工作温度及范围;软管工作时的环境温度。高温时,须按温度修正系数,确定工作温度下允许的最大压力,以确定选用正确的压力等级。
5、状态-- 按软管使用时的状态,参照软管正确安装方式.软管各种运动状态的长度计算及软管最小弯曲半径等因素,参数正确选取软管长度,并正确安装。
1、 尺寸-- 软管公称通径,接头型式及尺寸.软管长度。
2、压力-- 软管实际工作压力,选用的公称压PN/ 工作压力P。
3、介质-- 软管中所输送的介质的化学属性,按耐腐蚀性能表,决定软管各零件的材质。
4、温度-- 软管内介质的工作温度及范围;软管工作时的环境温度。高温时,须按温度修正系数,确定工作温度下允许的最大压力,以确定选用正确的压力等级。
5、状态-- 按软管使用时的状态,参照软管正确安装方式.软管各种运动状态的长度计算及软管最小弯曲半径等因素,参数正确选取软管长度,并正确安装。
用途:金属软管用于储罐的进出口管系,主要安装在罐前阀之后,减轻储罐的地震破坏以及用来补偿储罐的地基下沉,管线的热胀冷缩,施工时的安装偏差;另外在泵或压缩机与阀门、仪器仪表等构成的管系中,常因振动损坏仪器仪表等关键部件,影响系统的正常工作,甚至引起管系共振,破坏管系及设备;并且因振动产生严重的噪音污染。我公司研制开发出的储罐及泵连接软管可有效吸收管系振动、减少噪音。广泛应用于航空、石油、化工、冶金、电力、造纸、医药、食品、木材、烟草、交通等行业等。

※规格尺寸:
DN |
PN(Mpa) |
最大横向位移量Y(mm) |
|||||||
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
||
|
0.6 |
金属软管全长L(mm) |
|||||||
40 |
550 |
700 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
|
50 |
650 |
800 |
1000 |
1100 |
1200 |
1300 |
1400 |
1500 |
|
65 |
700 |
900 |
1100 |
1200 |
1300 |
1400 |
1500 |
1600 |
|
80 |
800 |
1000 |
1200 |
1300 |
1400 |
1500 |
1600 |
1700 |
|
100 |
900 |
1200 |
1300 |
1500 |
1600 |
1700 |
1800 |
1900 |
|
125 |
1000 |
1200 |
1400 |
1600 |
1800 |
1900 |
2100 |
2200 |
|
150 |
1000 |
1300 |
1500 |
1600 |
1800 |
1900 |
2100 |
2200 |
|
~~800 |
|
|
|
|
|
|
|
|
|
订货须知:

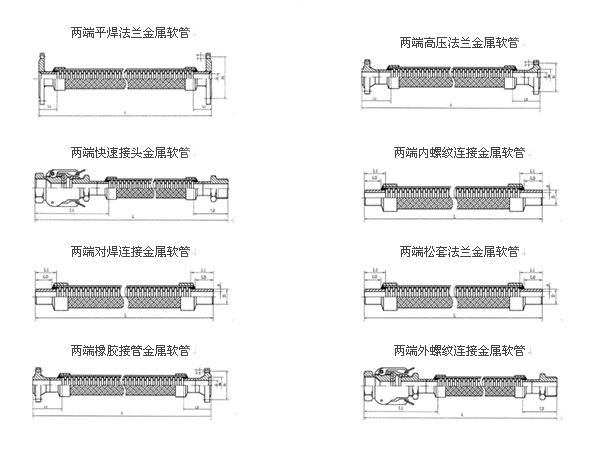

我公司生产的金属软管的接头形式款式多样,可根据工程实际情况选型。金属软管有很多,客户可根据实际情况挑选。
订货时请注明:产品名称、公称通径、长度、压力等级、材质、连接方式等详细参数。
