一、用途

     适用于对火车槽车上装，上卸各类燃料油、润滑油、食用油、原油、重油等，也可用于化工及其它行业收、发各类液体原料。

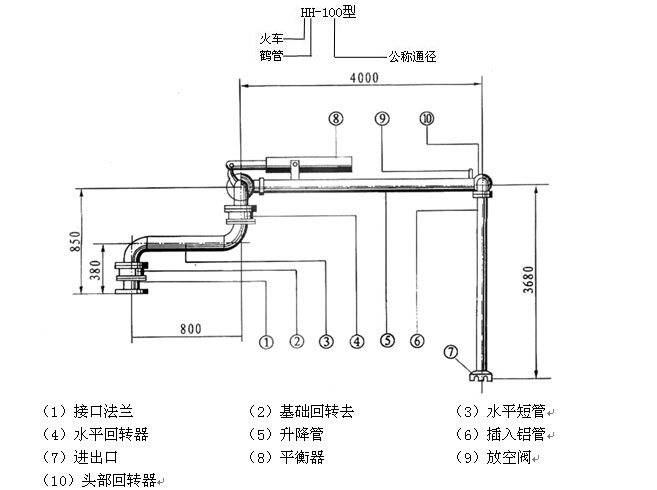

二、型号说明

三、技术参数：

型号	直径㎜	公称压力MPa	工作半径 ㎜	水平回转	升降角度	基础法兰
HH80	80	0.6	3200／4800	0°～360°	-5°～60°	DN80 PNl.6MPa
HH100	100	0.6	3200／4800	0°～360°	-5°～60°	DNl00  PNl.6MPa
HHl25	125	0.6	3200／4800	0°～360°	-5°～60°	DNl25 PNl.6MPa

四、产品本体材料选用：
碳钢、不锈钢、铝合金等材质。
五、密封材料：
耐油丁腈橡胶、氟橡胶。
六、安装：
（1）栈桥上与鹤管连接处应配有与鹤管相应的标准法兰盘，法兰盘距轨面高度为3.7～4.0米。
（2）装配时，应参照工作图，从基础回转器至垂直铝管，自下至上顺序安装，最后安装平衡器。
（3）安装平衡器时，先将输油臂抬至约60°，将平衡器两侧之销轴装入挂钩内，然后将平衡器一端拉杆之双耳对准升降回转器外壳上的单耳，装上销轴，再装上开口销。
（4）调整平衡力时，将输油器置于水平状态，拧下平衡器尾端端盖，即可见调节螺杆。如鹤管有自由下降趋势，则用套筒扳手拧紧螺杆，如鹤管有自有上升升趋势，则松开螺杆，直至鹤管输油臂存-5°～60°范围内能停稳为止。
（5）安装过程中应采取必要的安全措施，防止发生意外事故，确保人身，设备的安全。
七、使用及保养：
（1）牵引鹤管对位时，应用力均匀，避免撞击。
（2）作业完毕后，应将鹤管推回栈桥固定，以免发生意外事故，并将输油臂升至至约60°的位置，使用平衡器处于放松状态。
