一、用途：

    适用于火车上装、卸各类燃料油、润滑油、食用油、原油、重油等油料。亦可用于化工及其它行业收发各类液体原料。

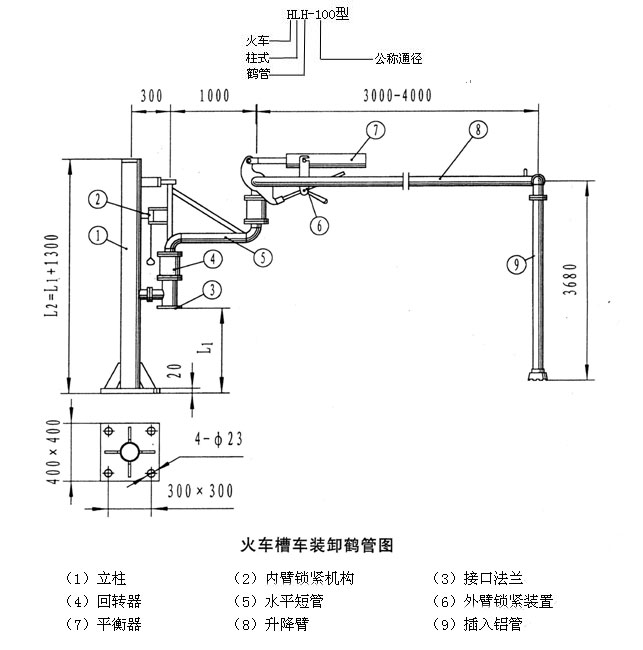

二、型号说明



三、技术参数：

公称通径DN100

公称压力PN 0.6MPa

工作半径3000㎜～4000㎜

水平回转0°～360°

升降范围-15°～60°（可调）

基础法兰DN 100  PN 1.6 MPa（可按用户要求配置）

安装高度3700mm～3900㎜

四、产品本体材料选用：碳钢、不锈钢、铝合金等材料

五、密闭材料：耐油丁腈橡胶、氟橡胶

六、安装：

（1）安装时应参照工作图，从回转器至吸油口，从下而上的顺序进行，最后装平衡器。

（2）安装平衡器时，先将升降臂抬至约60°倾角，将平衡器两侧的销轴装入钩内，然后将平衡器拉杆的双耳对准升降器外壳上的单耳，装上销轴，再插入开口销防脱落。

（3）调整平衡力时，先将升降臂置于水平位置，拧下平衡器尾部端盖，若有自由下降趋势，用套筒板手拧紧螺杆；若鹤管有上升趋势，则松开螺杆。直至鹤管升降在-15～60°范围内能停稳为止。

（4）密闭室锥帽位置可视装卸车实况作一定量调整。

（5）安装过程中，应采取必要的安全措施，防止发生意外事故，确保人身安全。

七、使用及保养：

（1）牵引鹤管对位时，应用力均匀，避免撞击。

（2）作业完毕，应将锥帽坚固，将升降臂升至60°位置后固定，使平衡器处于放松状态。再将水平短管回转至立柱旁锁紧，以免发生意外。
