一、产品简介:

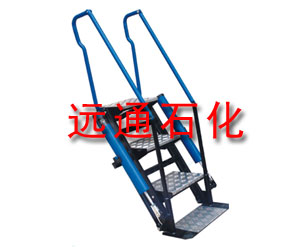

活动踏梯,又称活动梯、起落踏梯、栈桥踏梯,用于汽车或火车栈桥在装车油品固定平台和不同高度槽车顶部之间的安全行走,踏梯配有防滑网格板踏步、踏实锁紧、弹簧缸平衡结构、手膝护栏、护脚反转踏步,便于操作人员从栈桥(台)踏上槽车顶部进行装卸作业,主要品种有三步踏梯、四步踏梯、五步踏梯等。
二、产品结构:
其原理是通过平行四边形的四连杆机构,在梯子的整个旋转运动中让每一踏步始终与地面平行,梯子的整个力矩由几组内装压缩式弹簧组成的弹簧缸来平衡。主要结构由踏步、扶手、弹簧缸平衡系统,锁紧机构等组成,具有结构新颖、操作轻便、使用安全可靠等特点。整体采用镀锌处理,外形美观且防腐、耐用;踏步采用齿形网格结构,防滑性能好;有防碰保护,避免火花产生;第一踏步可翻转打折,以防止夹脚。
三、主要特点:
*装有随遇平衡装置,可悬停于任意角度。
*选用适当长度的活动梯,可满足不同类型车辆。
*活动踏步,防滑网格板,在任意位置始终保持水平状态。
*踏步与罐车接触处装有防碰,缓冲垫。
*结构紧凑,收容状态时,占用空间小。
*承载力大,最大承载能力可达200公斤。
*安装简单,只需4根M16螺栓即可固定。

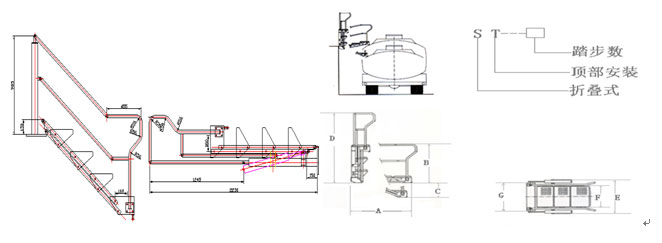

四、活动梯参数及示意图:
规格型号 |
部 位 尺 寸(mm) |
||||||
A |
B |
C |
D |
E |
F |
G |
|
ST--3 |
1150 |
1000 |
500 |
1600 |
800 |
500 |
680 |
ST--4 |
1450 |
1000 |
500 |
1900 |
800 |
500 |
680 |
ST--5 |
1750 |
1000 |
500 |
2100 |
900 |
500 |
680 |
