概述
    管道过滤器是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时，其中的杂质被滤出，可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。适用范围
公称通径：50～300mm
公称压力：10～4.0MPa
工作温度:-196～400℃
工作介质：
　　1、化工、石油生产及城市供热中的弱腐蚀性物料。如水、氨、油品、 烃类等。
　　2、化工生产中的腐蚀性物料。如纯碱、硫酸、硝酸、醋酸等。
　　3、制冷、空分生产中的低温物料。如液甲烷、液氮、液氧及各种冷剂。
　　4、轻工食品、制药生产中有卫生要求的物料。如啤酒、饮料、医药用品等。
可拦截的固体颗粒粒径：131～2032μm
PN1.6～5.0MPa  DN50～300
壳体材料：铸铁、碳钢、不锈钢

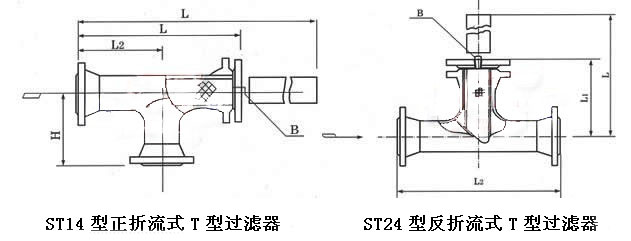

ST14型正折流式T型过滤器连接尺寸

公称直径	主要尺寸				排放□“B”
	L	L1	L2	H	R1/2"
50	300	526	164	164
65	338	594	184	184
80	368	652	196	196
100	423	735	220	175
125	466	814	240	194
150	521	917	270	217
200	630	1108	320	268
250	738	1310	370	320
300	846	1512	420	372

ST24型反折流式T型过滤器连接尺寸

公称直径DN	主要尺寸			排放□“B”
	L	L1	L2	R1/2"
50	298	158	268
65	337	179	304
80	370	195.5	330
100	432	225	382
150	557	280	482
200	678	332.5	578
250	791	383	666
300	918	437	768
