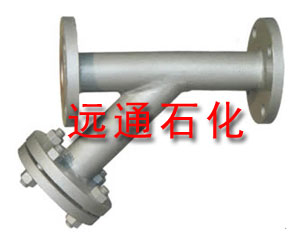

用途:YG型过滤器适用于蒸汽、空气、煤油、水等配管上排除锈渣及异物保护阀门及设备。
特点:通流快速，故压力损失小,抗污性强，排渣方便。有锥管螺纹承插焊式、法兰式。

主要性能规范

公称压力 PN(MPa)	工作温度℃	滤网目数	适用介质
2.0 150LB	300	20～150	蒸汽、空气 、水、油
5.0 300LB	425	20～150

主要零部件材料表


零件名称	材料
阀体	碳钢、不锈钢
滤网盖	碳钢、不锈钢
滤芯网	不锈钢
垫片	柔性石墨

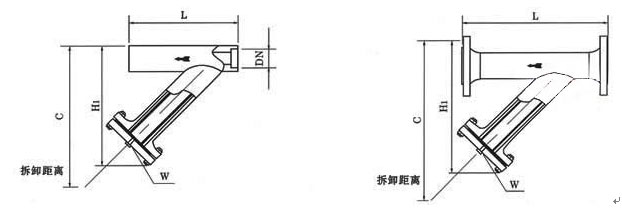

连接尺寸

公称压力 (MPa)	连接方式	公称通径 DN	外形尺寸 mm				公称压力 (MPa)	连接方式	公称通径 DN	外形尺寸 mm			W（in）
			L1	L2	C					L1	L2	C
PN-2.0	锥管螺纹 承插焊	15	130	250	160		PN-2.0	法兰	15	260	280	177	RC3/8"
		20	130	250	165				20	280	308	196
		25	140	250	170				25	290	322	208
		32	160	300	195				32	310	353	227
		40	170	300	200				40	320	367	238
		50	180	320	215				50	300	339	240	RC1/2"
		65							65	340	382	274
		80							80	380	438	307
PN-5.0	锥管螺纹 承插焊	15	130	250	169		PN-5.0	法兰	15	260	280	181	RC3/8"
		20	130	250	179				20	280	308	205
		25	140	250	182				25	290	322	215
		32	160	300	209				32	310	353	234
		40	170	300	217				40	320	354	250
		50	190	320	230				50	350	396	254	RC1/2"
		65							65	370	438	286
		80							80	400	523	317
