产品中心
石化设备及配件-
用途:广泛用于蒸汽、空气、水、油品等系统管道中,保护各种计量仪器、泵机、阀门、蔬水器等设备。
特点:压力损失小,流通面积大,抗污性强,排污方便,排污方便。
主要性能规范
公称压力PN(MPa) |
工作温度℃ |
滤网目数 |
适用介质 |
1.6 |
350 |
20~150 |
蒸汽、空气、水、油、 |
2.5 |
350 |
主要零部件材料表
零件名称 |
材料 |
阀体 |
碳钢、不锈钢 |
滤网盖 |
碳钢、不锈钢 |
滤芯网 |
不锈钢 |
垫片 |
柔性石墨 |

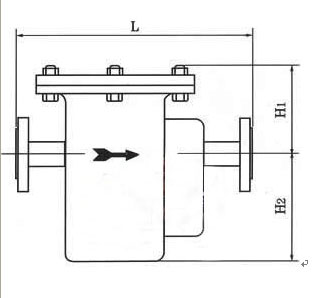

连接尺寸
连接方式 |
公称通径DN |
外形尺寸 mm |
||
D |
D1 |
H |
||
法兰 |
15 |
270 |
90 |
145 |
20 |
270 |
90 |
145 |
|
25 |
270 |
90 |
145 |
|
32 |
320 |
125 |
175 |
|
40 |
320 |
125 |
175 |
|
50 |
320 |
125 |
175 |
|
65 |
430 |
140 |
220 |
|
80 |
430 |
140 |
220 |
|
100 |
430 |
140 |
220 |
|
125 |
460 |
160 |
235 |
|
150 |
460 |
170 |
235 |
|
200 |
460 |
190 |
235 |
