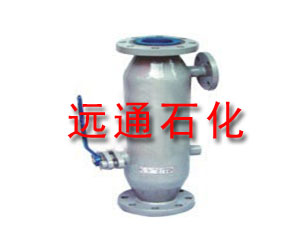

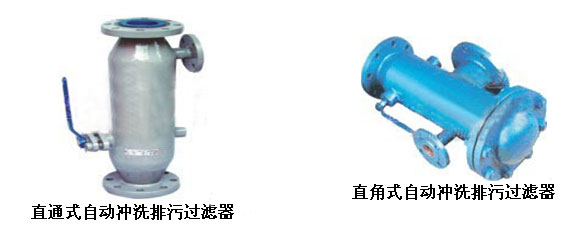

一、外形及结构

二、自动冲洗排污原理

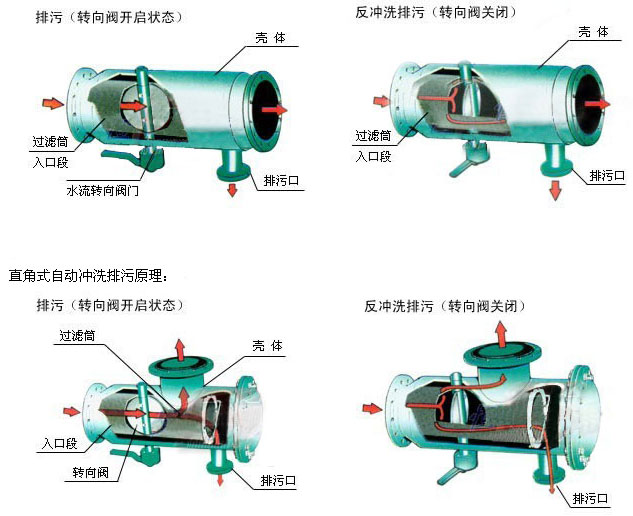

直通式自动冲洗排污原理：

1、工作过滤
    正常工作时，水流转向阀为开启状态。需处理的水通过过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。
2、冲洗排污
    正常冲洗时，水流转向阀为开启状态。当滤网截留水中的细小颗粒杂质及悬浮物达到一定数量时，将排污口上的阀门打开，即由于水流的作用将粘在过滤器收集段部分的杂质冲质冲洗直到排出水清澈为止。再关闭排污口上的阀门进入正常工作状态。
3、反冲洗排污
    反冲洗时，水流转向阀为关闭状态，排污阀开启，这时水流被迫从过滤网筒的入口段网孔进入过滤筒外侧与壳体夹层，反向从网筒外侧冲洗粘附在网孔上的杂质，达到清洁过滤网的目的。由于转向阀关闭，水经过反冲阀后流带增大，反洗效果好。

三、技术参数

壳体材质	碳钢	不锈钢
滤框滤网材质	不锈钢
密封件材质	耐油石棉、丁晴橡胶、聚四氟乙烯
工作温度(℃)	-30～380	-80～450
公称压力(MPa)	0.6～5.0 (150Lb～600Lb)
过滤精度（目/in）	10-300

四、规格与型号

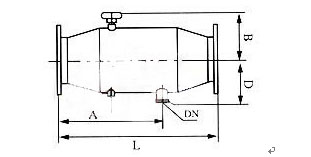

ZPG-Ⅰ型（直通式）自动排污过滤器 单位（mm）
型号	L	A	B	D	排污口DN
ZPG-I-40	245	185	63	90	15
ZPG-I-50	255	190	70	100	15
ZPG-I-65	270	195	83	120	20
ZPG-I-80	320	232	96	140	25
ZPG-I-100	350	260	128	180	32
ZPG-I-125	438	326	162	200	40
ZPG-I-150	525	390	189	230	50
ZPG-I-200	700	520	220	280	65
ZPG-I-250	875	650	255	330	80
ZPG-I-300	1050	780	294	380	100
ZPG-I-350	1200	885	331	450	125
ZPG-I-400	1400	1040	377	480	150
ZPG-I-450	1550	1145	420	500	150
ZPG-I-500	1700	1250	462	580	150
ZPG-I-600	2000	1460	537	650	200
ZPG-I-700	2280	1720	607	700	200
ZPG-I-800	2500	1900	685	820	200
ZPG-I-900	2800	2180	785	880	200
ZPG-I-1000	3120	2470	860	920	250
ZPG-I-1100	3450	2780	915	960	250
ZPG-I-1200	3700	3000	965	1040	250
ZPG-I-1500	4470	3650	1220	1400	250



ZPG-L型（直角式）自动排污过滤器 单位（mm）
型号	L	A	B	C	D	排污口DN
ZPG-L-40	320	170	80	226	90	15*
ZPG-L-50	350	185	90	244	100	15*
ZPG-L-65	380	200	100	270	120	20*
ZPG-L-80	445	230	120	310	140	25*
ZPG-L-100	536	265	160	365	180	32*
ZPG-L-125	624	315	190	440	200	40
ZPG-L-150	728	375	220	520	230	50
ZPG-L-200	884	500	260	670	280	65
ZPG-L-250	1120	625	310	830	330	80
ZPG-L-300	1310	750	350	1000	380	100
ZPG-L-350	1514	875	410	1180	450	125
ZPG-L-400	1730	1000	470	1350	480	150
ZPG-L-450	1896	1125	510	1500	500	150
ZPG-L-500	2080	1250	550	1680	580	150
ZPG-L-600	2490	1500	650	2000	650	200
ZPG-L-700	2680	1600	680	2150	700	200
ZPG-L-800	2880	1750	700	2300	820	200
ZPG-L-900	3150	1850	800	2480	880	200
ZPG-L-1000	3370	2000	900	2675	920	250
ZPG-L-1100	3610	2100	1000	2900	960	250
ZPG-L-1200	3850	2250	1100	3050	1040	250
ZPG-L-1500	4700	2800	1200	3800	1400	250

注：
a）所有连接法兰尺寸按GB4216-84制造
b）“*”号为螺纹连接
c）可根据用户需要订制非标准流量的产品和工作压力更高的产品
